Sag 사고 사례

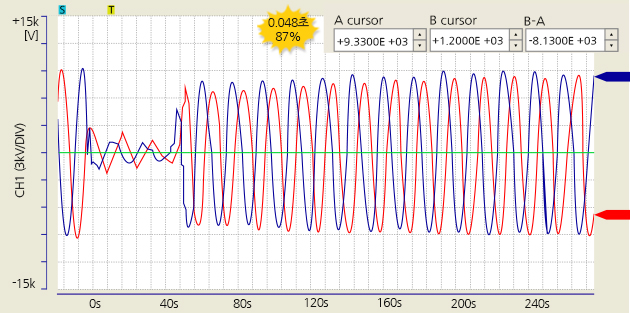

  • 천안 탕정소재 반도체공장
    3상 R,S,T 154000V 기준 87% 전압강하, 48mSec. 순간전압강하 사고

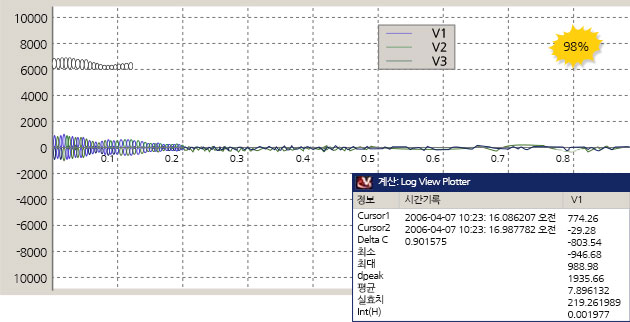

  • 여수화학단지 화학공장
    3상 R,S,T 154000V 기준 98% 순간전압강하 사고

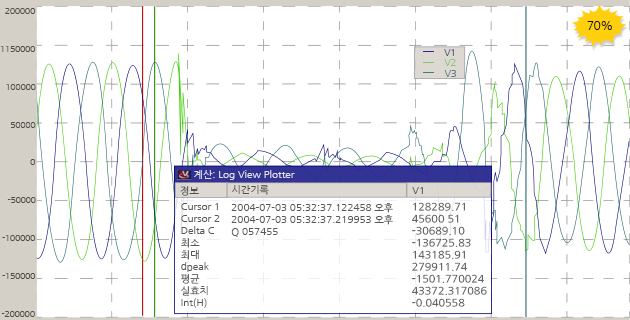

  • 구미 지역 전자스마트폰 공장
    3상 R,S,T 154000V 기준 70% 순간전압강하 사고

  • 경기 기흥 지역 디스플레이공장
    2000년 순간전압강하 사고

    • Date Voltage-Dip Reasons
    Voltage Level(%) Time(msec) R
    2000년4월 04.05 15:16 18,387 12% 183 3.36 용인↔분당 열병합 송전선로 TRIP
    04.21 19:47 12,800 8% 288 3.69 용인#1,2 (송전선로 낙뢰로 재폐로 동작)
    04.28 02:45 34,000 22% 84 2.86 한전 신갈~ 신용인간 신갈 #1 T/L재폐로 동작
    2000년5월 05.04 05:23 13,820 9% 100 1.38 양주~의정부간 345kV 양주#2 T/L A상 지락으로 재폐로 동작(5Cycle)
    05.19 21:11 19,700 13% 100 1.97 의정부 345kV #1 T/L낙뢰
    05.21 15:15 14,000 9% 500 7.00 수원 가전사업장 사고 영향
    05.23 09:02 18,500 12% 116 2.15 동서울 변전소 DS FLASH OVER
    05.31 12:30 24,000 16% 100 2.40 서인천 화력발전소 MAIN변압기 이상
    05.31 13:12 24,000 16% 120 2.88 서인천 화력발전소 MAIN변압기 재투입 이상
    2000년6월 06.04 17:05 53,000 34% 217 11.50 서인천 화력발전소 구내 GIS사고
    06.11 14:03 32,000 21% 250 8.00 신시흥 변전소 낙회로 345kV계통 이상
    06.29 18:51 27,800 18% 83 2.31 우안 T/L 낙뢰로 재폐로 동작
    2000년7월 07.19 18:49 14,200 9% 136 1.93 청평~양수간 154kV T/L낙뢰로 재폐로 동작
    07.22 12:23 8,100 5% 80 0.65 이천 T/L 낙뢰로 재폐로 동작
    2000년8월 08.07 13:51 17,700 11% 150 2.66 서울지역 T/L 낙뢰
    08.27 04:01 24,000 16% 116 2.78 성남↔분당간154kV T/L 낙뢰로 재폐로 동작
    08.28 00:05 18,000 12% 180 3.24 양지 154kV T/L 낙뢰로 재폐로 동작
    08.28 01:12 8,656 6% 133 1.15 신영서 345kV T/L 낙뢰로 재폐로 동작
    08.28 03:41 22,000 14% 132 2.90 울진 154kV T/L 낙뢰로 재폐로 동작
    2000년9월 09.11 17:57 20,000 13% 250 5.00 인천화력~인천제철간 송전선로 이상
    2000년10월 10.29 05:15 17,700 11% 150 2.66 양지~사당간 #1 T/L 선로사고
    2000년11월 11.05 12:25 15,600 10% 67 1.05 왕십리 변전소 구내 모선(GIS) BUS 내부이상
    11.17 01:30 18,000 12% 116 2.09 동서울 MAIN T/L TRIP
    2000년12월 12.14 17:39 13,600 9% 67 0.91 당진 발전소 발전기 #1.2.3호기 TRIP
    12.27 07:52 10,000 6% 68 0.68 한전계통이상 (안성~송탄)
    12.30 06:18 13,300 9% 184 2.45 서서울 S/S #61 BUS TRIP - (참고)
    부천 패어차일드:87,000V

  • Note: 2004년 초 -70% 전압강하 0.7초 발생
  • 경기 평택지역 전자공장
    2006년 순간전압강하 사고

    • NO 사고일시 사고내용 당시파급 여부
    1 2006. 3.14. 15:04 우만변전소~수지변전소간 154kV 송전선로(우만#2T/L), 비닐접촉에 의한 B,C상 선간단락으로 순간전압강하 발생 없음
    2 2006. 5.15. 14:14 154V(원정S/S)변전소 154kV 송전선로가 운전 정지됨, 원인은 동우화인켐 구내 포크레인 작업중 외물 접촉 없음
    3 2006. 5.23. 10:31 354V(화성S/S)변전소 154kV 송전선로가 운전정지 되어,(345kV 신시흥#2) 송전선로 순간 전압 강하됨 낙뢰추정 없음
    4 2006. 5.26. 11:28 345V(신성남-신시흥)변전소 345kV 송전선로가 운전정지 되어,(345kV 신시흥#2) 송전선로 순간 전압 강하됨 낙뢰추정 없음
    5 2006. 5.27. 15:24 아산변전소 (낙뢰로인해) 345V(1.2TL) TRIP됨, 수도권 순간전압강하됨 순간정전 발생함
    6 2006. 5.27. 16:28 서서울변전소 (낙뢰로인해) 154kV(632모선), 순간전압강하 발생 순간정전 발생함
    7 2006. 5.27. 17:40 서수원변전소 66kV 수안 TL트립됨. 원인 불명 없음
    8 2006. 6.3. 8:36 154kV서소 TL(소래측) 편단 개방 없음
    9 2006. 6.7. 10:18 서울 강남지역 삼성변전소와 대치변전소간 154kV계통고장으로 순간적으로 전압강하가 발생. 원인 불명 없음
    10 2006. 6.9. 15:55 345kV신시흥변전소 345kV영서 변전소간 송저선로(신영서#1T/L)가 순간 재폐로동작(1회성공)을 하여, 경기지역 저력계통에 순간전압강하발생. 낙뢰추정 없음
    11 2006. 6.9. 22:40 154kV우만변전소-345kV 신성남변전소간 154kV송전선로 일부가 순간운전정지 되었으며 이로 인해 경기지역 전력계통에 순간전압강하 (깜빡거림)발생. 낙뢰추정 없음
    12 2006. 6.10. 11:04 낙뢰로 인해 345kV 서서울-154kV 서안양변전소간 송전선로가 순간고장이 발생하였으나, 순간 재폐로가 동작함 없음
    13 2006. 6.10. 20:10 765kV 신안성변전소 -765kV 송전선로가 순가ㅓㄴ고장이 발생하였으나, 순간 재폐로가 동작함 없음
    14 2006. 6.16 13:31 서울 북부지역 154kV송전선로 낙뢰 다발로 순간전압강하 발생 없음
    15 2006. 7.12. 04:11 345kV 서서울변전소 -154kV 서안양변전소간 154kV 송저선로 일부가 순간운전정지 되었으며 이로 인해 경기지역 전력계통에 순간전압강하발생. 낙뢰추정 없음
    16 2006. 7.12. 04:33 345kV 서서울변전소 -154kV 소래변전소간 154kV 송전선로 일부가 순간 운전정지 되었으며 이로 인해 경기지역 전력계통에 순간전압강하 발생. 낙뢰추정 없음
    17 2006. 7.15. 10:43 장덕변전소의 변전설비 일부가 운전정지 되었으며 이로인해 화성시 팔탄면, 장안면, 무송동 일대 약7,765호가 7분 동안 정전되었습니다. 운전정지 원인은 변압기 개폐장치 불량으로 추정 없음
    18 2006. 07.29. 08:17 화성변전소 사강#1.2T/L 오산#1.2T/L TRIP 순간정전발생, 원인 낙뢰추정 없음
    19 2006.08.07. 15:34 사당#1T/L 고장에 의한 수도권 순간정전, 원인 낙뢰로 추정 없음
    20 2006.08.28. 11:21 345kV화성_아산변전소간 송전선로 일부가 순간 운전됨. 이로 인해 경기지역 전력계통에 순간전압강하 발생, 원인 낙뢰추정 없음
    21 2006.11.05. 03:34 154kV원정-포승변전소간 송전선로 일부가 순간 운전됨. 이로 인해 경기지역 전력계통에 순간전압강하 발생. 원인 낙뢰추정 없음
    22 2006.11.05. 04:57 154kV 율전-345kV 서서울변전소간 송전선로 일부가 순간운전정지됨 이로인해 경기지역 전력계통에 순간 전압강하(깜빡거림)이 있었으며 원인은 낙뢰로 추정됨 없음
    23 2006.12.29. 02:08 345kV 성동변전소에서 154kV 미금변전소간 송전선로 일부가 운전정지 되어 이로 인해 경기지역 전력계통에 수차례 순간전압강하 (깜빡거림)이 있었음. 원인은 성동변전소~미금변전소간 전력구 화재 없음
    23 2006.12.29. 02:08 345kV 성동변전소에서 154kV 미금변전소간 송전선로 일부가 운전정지 되어 이로 인해 경기지역 전력계통에 수차례 순간전압강하 (깜빡거림)이 있었음. 원인은 성동변전소~미금변전소간 전력구 화재 없음
    총23회 한전선로 사고 발생중 / 당사파급 피해 4회 발생함
  • 경기 신갈 지역 반도체 공장
    2015년 순간전압강하 사고

    • 2005년도 발생차수 발생 일시 Voltage-Sag 사고 상세 내역 발생원인
    전압강하 폭 전압강하지속시간
    (V) (%) mSec Cycle(s) 분류 세부내용
    1 01/16 08:30 6,000 4 150 9 울진 원자력 발전소 구내 지락 사고
    2 02/16 1:19 78,000 51 66 4 갤롭핑 폭설 눈보라에 의한 갤롭핑 현상(한국전력)
    :한국전력 송전선로 재폐로 (Re-Closer) 동작
    ‣345kV T/L: 동서울NO.1,2      신수원NO.1,2
    ‣345kV T/L: 신용인NO.1,2      신연(신성남~연곡)NO 1,2
    3 01:30 108,000 70 66 4
    4 01:39 38,000 25 83 5
    5 01:43 114,000 74 100 6
    6 01:57 79,000 51 66 4
    7 02:34 76,000 49 83 5
    8 02:51 16,000 10 66 4
    9 03:01 20,000 13 66 4
    10 03:34 22,000 14 66 4
    11 05:26 97,000 63 66 4
  • 미국 반도체 공장 그룹 조사
    순간전압강하 사고와 SEMI F47 Standard


  • Sag의 크기가 50%이하, Sag의 지속시간이 3Cycles (50msec)이하에서 발생빈도가 가장 높은 것을 알 수 있다.



  • • Task Force that created SEMI F47 Studied 16 Plants, 14 in US
    • 30.5 Monitor years
    • Total events = 1064
    • Average number of Events below SEMI F47 per site per year is 3.1
